Le plan de masse est une pièce obligatoire dans un dossier de permis de construire (PCMI2). Dans le cadre d’une déclaration préalable de travaux, son caractère obligatoire dépend de la nature du projet et des travaux envisagés (DPC2 lorsqu’il est requis). Il existe deux méthodes simples et gratuites pour obtenir un fond de plan exploitable : cadastre.gouv.fr (export PDF à l’échelle, idéal comme base) et cartes.gouv.fr (vue aérienne + couche cadastrale superposable). Les deux sont accessibles sans inscription.
Attention: aucune de ces 2 méthodes ne produit un plan conforme “clé en main” : il faudra annoter le fond obtenu avec les cotes, hauteurs, distances aux limites, réseaux et légende. Et pour les terrains en pente ou les projets complexes, ces outils atteignent vite leurs limites. Ce guide vous explique exactement quoi faire, étape par étape.

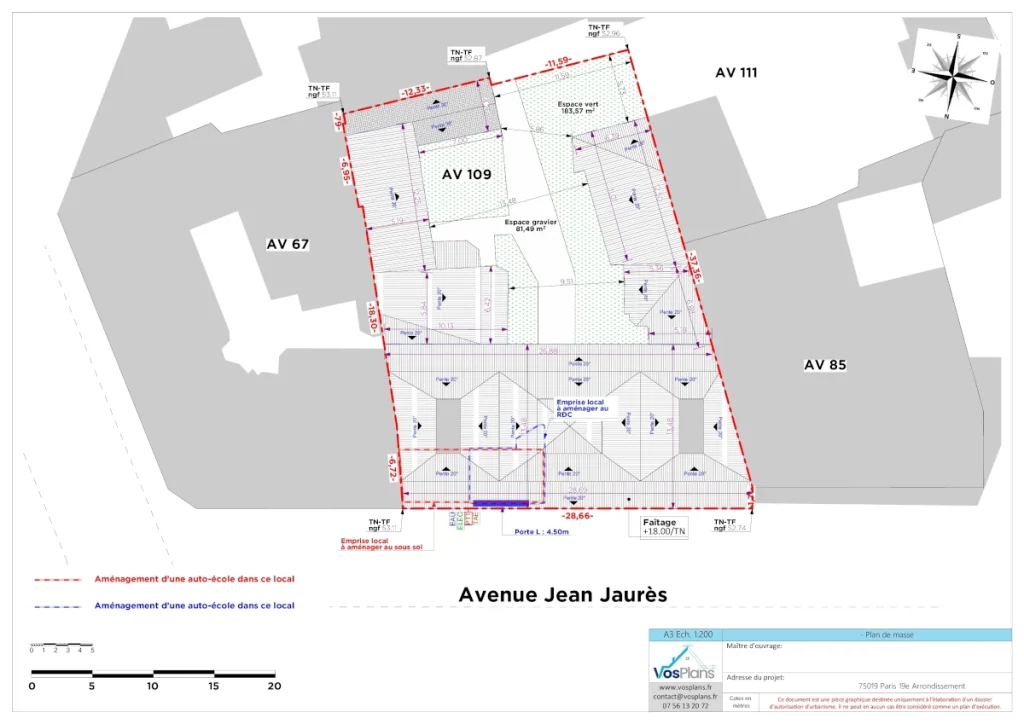

Ce que doit contenir un plan de masse
Avant de se lancer, il faut savoir ce qu’on cherche à produire. Le plan de masse est défini par l’article R.431-9 du Code de l’urbanisme. C’est une vue aérienne de votre parcelle, à l’échelle, qui doit faire apparaître notamment :
- Les limites de la parcelle : délimitation exacte de votre terrain ;
- Les constructions existantes : maison, garage, abri, piscine, avec leurs cotes (longueur, largeur) ;
- Le projet : extension, nouvelle construction ou aménagement, avec ses dimensions précises ;
- Les distances aux limites séparatives : entre votre construction et les limites de propriété (voisins, voie publique) ;
- Les accès : portail, allée, raccordement à la voie publique ;
- Les réseaux : eau, assainissement (tout-à-l’égout ou fosse septique), électricité ;
- L’orientation : flèche indiquant le Nord ;
- L’échelle graphique : généralement 1/200 pour les petites parcelles, 1/500 pour les plus grandes ;
- Les cotes altimétriques : hauteur des constructions, niveau du terrain naturel (TN) et du terrain fini ;(TF) – c’est ce qu’on appelle un “plan de masse coté dans les 3 dimensions” ;
- La légende : pour distinguer l’existant du projeté, les différents types de réseaux, etc.
Un plan de masse mal coté ou incomplet est l’une des premières causes de demande de pièces complémentaires par le service instructeur. Ce qui rallonge le délai d’instruction d’un mois minimum.
Méthode 1 : obtenir un plan de masse via le cadastre (cadastre.gouv.fr)
C’est la méthode la plus utilisée et la plus directe pour obtenir un fond de plan PDF à l’échelle. Voici comment procéder.
Étapes détaillées

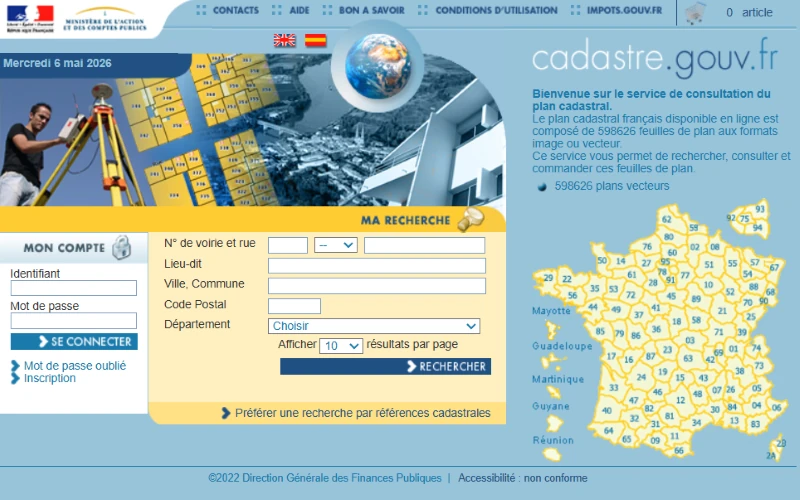

1. Sur rendre sur cadastre.gouv.fr
Rendez-vous directement sur www.cadastre.gouv.fr. C’est un site du ministère de l’Économie, des Finances et de l’Industrie.
2. Rechercher votre parcelle
Deux options s’offrent à vous :
- Recherche par adresse : saisissez le numéro, la rue, la commune et le code postal

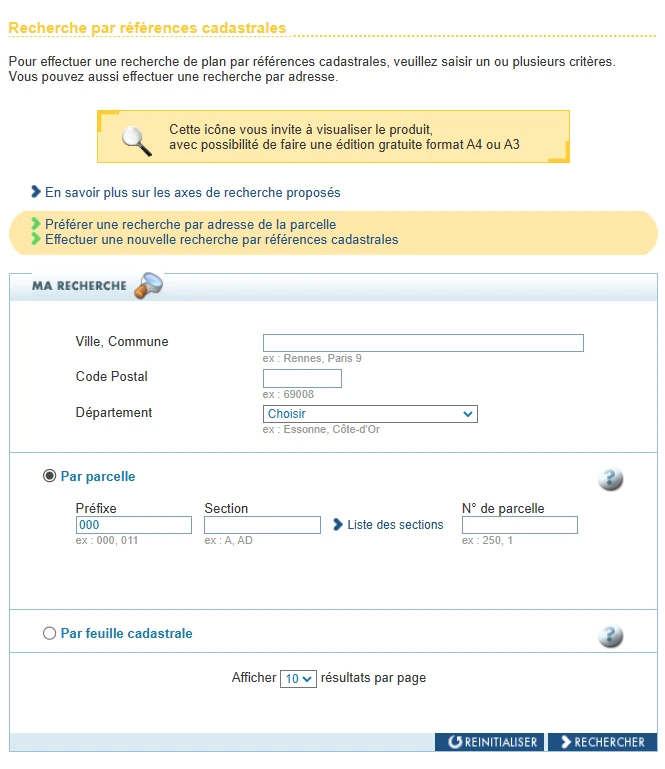

- Recherche par références cadastrales : si vous connaissez la section et le numéro de parcelle (visibles sur votre avis de taxe foncière)

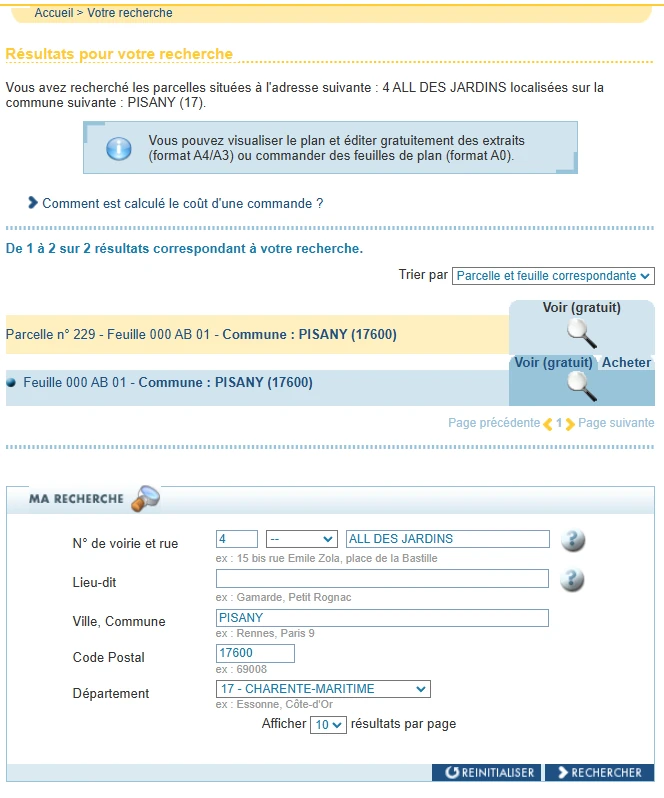

3. Sélectionner la parcelle concernée
Si votre adresse est précise, une seule parcelle apparaît généralement. Sinon, une liste de numéros de parcelles s’affiche. Choisissez celle (ou celles) qui correspond à votre terrain.

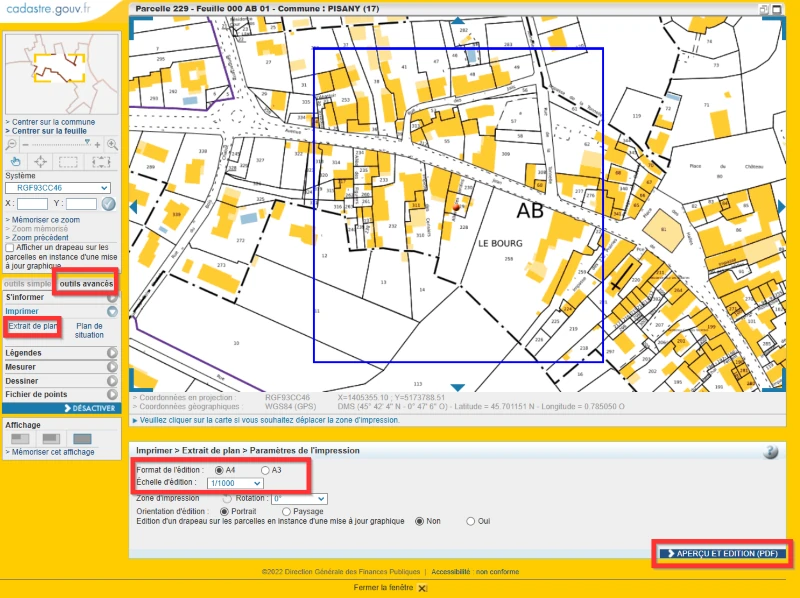

4. Exporter en PDF
Cliquez sur “Imprimer”, puis sur “Paramétrer l’impression en mode outils avancés”, puis sur “Imprimer un extrait de plan”.
Vous pouvez choisir :
- Le format : A4 ou A3 (préférez l’A3 pour avoir plus de détail)
- L’échelle : 1/200 recommandé pour une maison individuelle, 1/500 pour les grandes parcelles
- L’orientation : portrait ou paysage
Cliquez sur “Imprimer” pour télécharger votre fond de plan au format PDF. C’est gratuit, immédiat, et le fichier est directement utilisable comme base de travail.
✅ Ce qu’on obtient
Un fond de plan avec :
- Les limites parcellaires de votre terrain et des parcelles voisines
- Les bâtiments existants (représentés en grisé)
- Les voies (routes, chemins)
- Les numéros de parcelles
- Une échelle graphique intégrée
⚠️ Les limites du cadastre
Le cadastre est avant tout un document fiscal, pas un document géométrique certifié. Ses données servent à calculer les impôts fonciers, pas à délimiter précisément les propriétés.
- Les limites parcellaires peuvent être imprécises : un décalage de quelques mètres est possible, surtout dans les zones rurales ou les anciens cadastres non rénovés
- Pas de courbes de niveau ni d’altimétrie : impossible de coter dans les 3 dimensions directement à partir du cadastre seul
- Les constructions récentes peuvent être absentes : si votre voisin a construit il y a 2 ans, ça ne figure peut-être pas encore
- Il ne remplace pas un relevé de géomètre : pour les terrains proches des limites ou les projets complexes, la précision du cadastre est insuffisante
- Pour les terrains en pente, il est clairement insuffisant seul.
Méthode 2 : obtenir un plan de masse via le Géoportail (cartes.gouv.fr)
Le Géoportail (anciennement accessible sur geoportail.gouv.fr, désormais intégré à cartes.gouv.fr) est la plateforme cartographique nationale de l’IGN. Elle offre des fonctionnalités complémentaires au cadastre.
Étapes détaillées
1. Aller sur cartes.gouv.fr
Rendez-vous sur cartes.gouv.fr. C’est la nouvelle interface unifiée qui regroupe les données géographiques de référence de l’IGN.

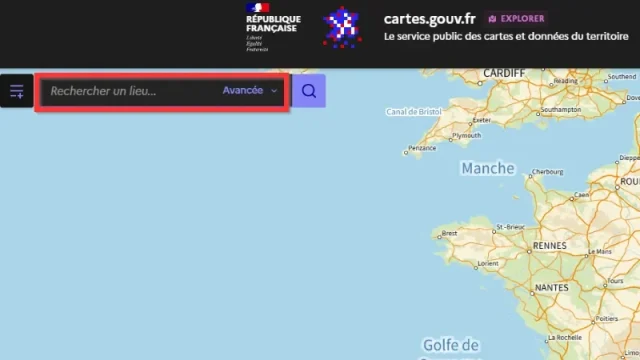

2. Rechercher l’adresse du terrain
Saisissez l’adresse complète dans la barre de recherche. La carte se centre automatiquement sur la zone.

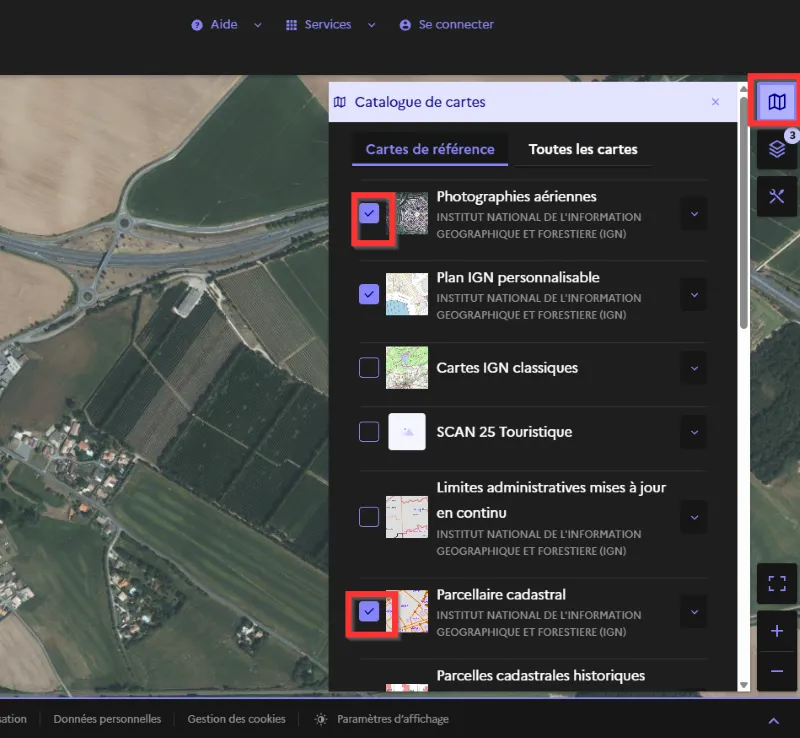

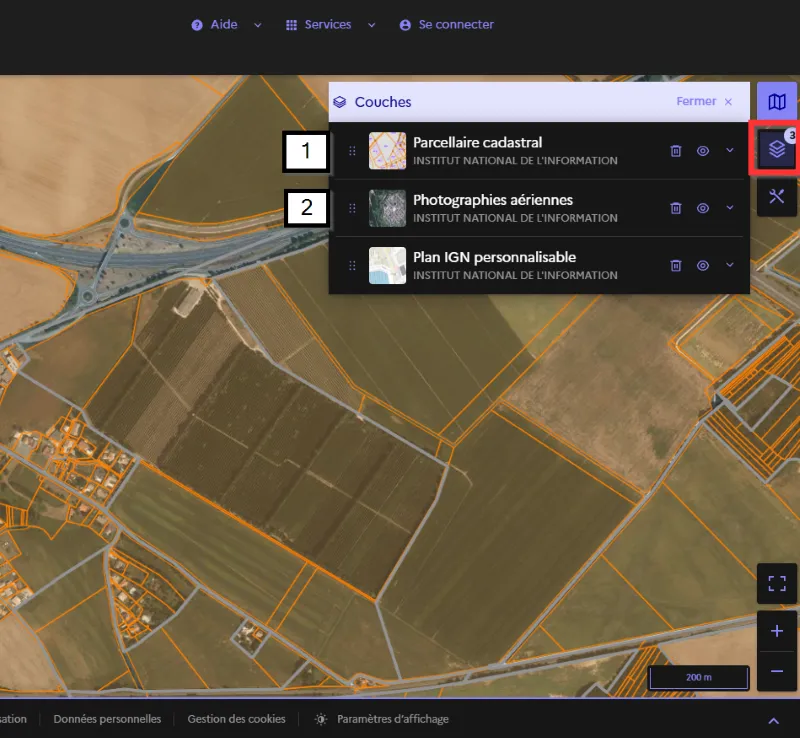

3. Activer les couches utiles
C’est là que le Géoportail devient intéressant. Activez :
- “Photographies aériennes” : vue satellite récente (orthophotographie IGN), pour voir l’état réel du terrain et de son environnement
- “Parcelles cadastrales” : la couche cadastrale de l’IGN, superposable à la vue aérienne
La combinaison des deux donne une vision bien plus riche qu’un simple extrait cadastral.
4. Utiliser les outils de mesure
Le géoportail propose des outils de mesure de distances et de surfaces. Utiles pour estimer les dimensions du terrain et des constructions existantes. Ces mesures restent indicatives, pas certifiées.

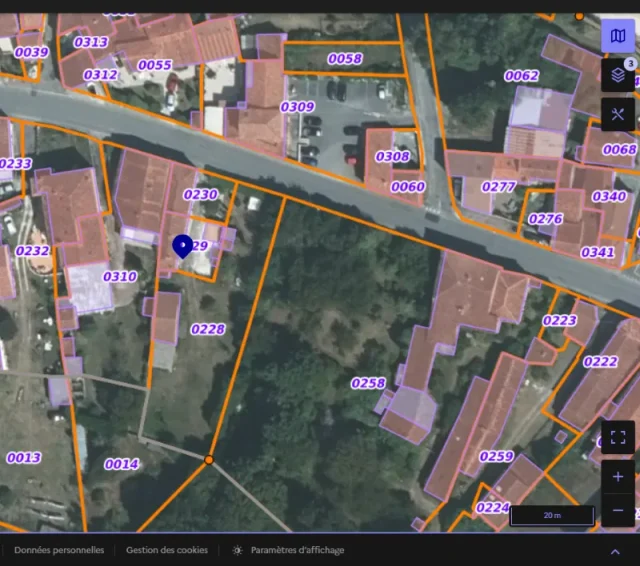

5. Ajuster le zoom
Trouvez le niveau de zoom qui permet de voir l’intégralité de votre parcelle avec suffisamment de détail. Notez l’échelle affichée en bas de l’écran.

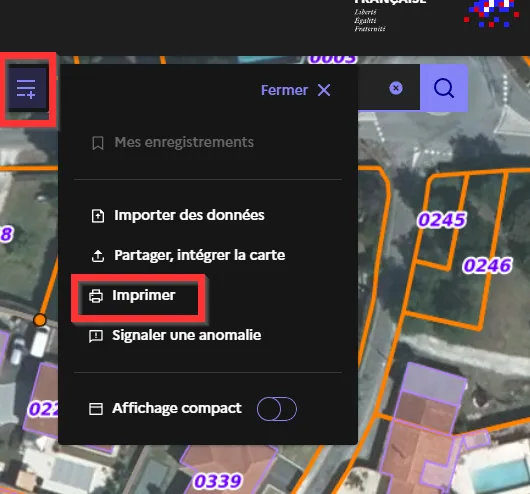

6. Exporter ou imprimer la vue
Utilisez l’outil d’impression intégré ou réalisez une capture d’écran annotée. L’export n’est pas aussi propre qu’avec le cadastre : l’échelle doit être vérifiée manuellement.
✅ Ce qu’on obtient en plus par rapport au cadastre
- Une vue aérienne récente (orthophotographie IGN) : on voit les constructions réelles, la végétation, les accès
- La superposition cadastre + satellite : très utile pour visualiser le contexte du terrain
- Une meilleure lisibilité visuelle de l’environnement immédiat (voisins, voirie, arbres)
⚠️ Les limites du géoportail
Tout comme le site du Cadastre, le géoportail à ses limites :
- Les photos aériennes ne sont pas en temps réel : selon les zones, le délai de mise à jour est de 1 à 3 ans. Une construction récente peut ne pas y figurer
- Pas d’export PDF à l’échelle précise natif : l’échelle doit être vérifiée et recalculée manuellement, ce qui complique l’utilisation directe dans un dossier d’urbanisme
- Les outils de mesure sont indicatifs, pas certifiés géométriquement
- Pas de données altimétriques précises pour coter dans les 3 dimensions
- Ne remplace pas un relevé de géomètre pour les terrains complexes ou en pente
Ce qu’il reste à faire après avoir obtenu le fond de plan
Obtenir le fond de plan, c’est seulement la première étape. Pour que votre plan de masse soit conforme à votre dossier d’urbanisme, il vous faut encore annoter le plan avec toutes les informations obligatoires : hauteurs de constructions, distances par rapport aux limites séparatives, etc.
Cette liste n’est pas exhaustive et d’autres informations peuvent vous être demandées par le service instructeur en fonction de la localisation et des caractéristiques de votre projet.
Votre plan de masse réalisé par un professionnel
Vous avez un projet de construction, d’extension ou d’aménagement et vous souhaitez un plan de masse conforme du premier coup ?
VosPlans prend en charge la réalisation complète de votre plan de masse (et de toutes les pièces graphiques de votre dossier d’urbanisme si besoin) :
- Plan de masse coté dans les 3 dimensions, conforme aux exigences des services instructeurs ;
- Réalisé à distance, sur toute la France ;
- Livré en PDF prêt à déposer, au bon format et à la bonne échelle ;
- Adapté à votre type de dossier : déclaration préalable (DPC2) ou permis de construire (PCMI2)
Pas de déplacement, pas de prise de tête avec les logiciels. Vous nous envoyez vos informations, on s’occupe du reste. 😉
Besoin d’un plan de masse ou du dossier complet ?
Concrétisez votre projet sans les tracas administratifs.
Obtenis un devisFAQ
Le plan de masse du cadastre est-il suffisant pour un permis de construire ?
Non, pas directement. L’extrait cadastral est un excellent fond de plan de départ, mais il ne constitue pas un plan de masse conforme. Il manque les cotes des constructions, les distances aux limites séparatives, les hauteurs, les réseaux, la flèche Nord, la légende et les cotes altimétriques. Il faut annoter ce fond avec toutes ces informations pour obtenir un plan de masse conforme aux exigences du service instructeur.
Peut-on utiliser Google Maps pour faire un plan de masse ?
Techniquement possible pour visualiser le terrain, mais déconseillé pour un dossier d’urbanisme officiel. Google Maps ne propose pas d’export à l’échelle certifiée, les données ne sont pas des sources officielles françaises, et les outils de mesure sont approximatifs. Les services instructeurs attendent des plans basés sur des sources officielles (cadastre, IGN). Utilisez plutôt cadastre.gouv.fr ou cartes.gouv.fr, qui sont des outils publics reconnus.
Quelle est la différence entre un plan de masse et un plan de situation ?
Ce sont deux pièces obligatoires du dossier d’urbanisme, mais elles ne servent pas à la même chose. Pour une explication complète avec tableau comparatif, consultez notre article dédié : Plan de masse et plan de situation : comprendre la différence.
